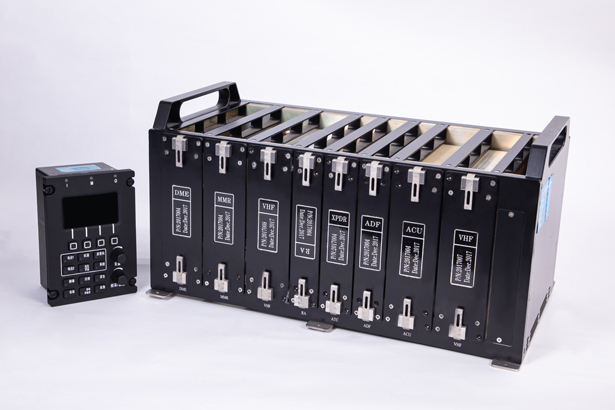

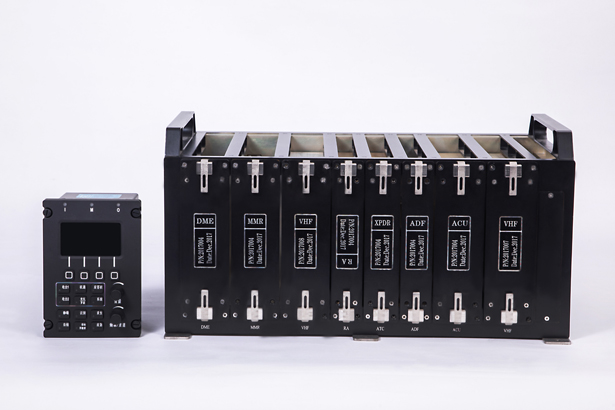

综合无线电系统设备(A)型集成超短波电台模块、无线电罗盘模块、航管应答机模块、无线电高度表模块、组合接收设备式接收机、测距器和机内通信模块。分系统采用综合化、标准化、模块化设备,完成飞机起飞、着陆的导航、飞行航路中的定位,并提供机内外通讯等功能。


详情请拨打公司电话

029-82300266 市场业务:13669249080

综合无线电系统设备(A型)
产品概述
性能指标
产品特点
应用领域

产品概述:

综合无线电系统设备(A)型集成超短波电台模块、无线电罗盘模块、航管应答机模块、无线电高度表模块、组合接收设备式接收机、测距器和机内通信模块。分系统采用综合化、标准化、模块化设备,完成飞机起飞、着陆的导航、飞行航路中的定位,并提供机内外通讯等功能。

主要技术参数:

导航设备指标

1)超短波电台

RTCA/DO-186B   工作范围在117.975~137.000MHz的VHF无线电通信发射设备最低性能标准

2)无线电罗盘

RTCA/DO-179    机载自动定向设备最低性能指标

3)航管应答机

交通管制雷达信标系统/模式选择(ATCRBS/S模式)机载设备最低工作性能标准(RTCA/DO-181D)

4)无线电高度表

RTCA/DO-60 空中低高度无线电高度表最低性能标准

5)机内通信设备

RTCA/DO-170   音频选择面板和放大器最低性能标准

RTCA/DO-143   信标接收机设备最低性能标准

6)组合接收设备

RTCA/DO-196 工作范围在108~117.95MHz的VOR无线电接收设备最低性能标准

RTCA/DO-195 工作范围在108-112MHz的ILS航向信标接收设备最低性能标准

RTCA/DO-192 工作范围在328.6~335.4MHz的仪表着陆系统(ILS)下滑接收设备最低性能标准

7)测距器

RTCA/DO-189 工作范围在960~1215MHz的范围的测距设备的最低性能标准


性能指标:

功耗:

≤90W

≤130W(单电台发射)

≤160W(双电台发射)

尺寸:

≤520mm(宽)×220mm(高)×250mm(深)

温度:

工作温度:-45℃ ~+70℃

贮存温度:-55℃ ~+85℃

重量:

 ≤17kg(不含天线)




应用领域:

主要应用于通勤类、运输类通用飞机。
